대한치과의사협회 자재·표준위원회에서는 국제표준화기구 치과기술위원회(ISO/TC 106)에서 심의가 끝나 최근 발행된 치과 표준을 소개하는 기획연재를 2014년 2월부터 매달 게재하고 있습니다. 환자 진료와 치과산업 발전에 많은 도움이 되기를 바랍니다.


비작동 시 손잡이는 열려 있어야 함
재료는 부식되지 않는 스테인리스 강으로 만들어야 함
표면에는 기포나 갈라진 틈 등이 없어야 함

치과용 러버댐 홀 펀치에 대한 표준은 국제표준 ISO 16635-1, Dentistry－Dental rubber dam technique－Part 1: Hole punch[KS P ISO 16635-1 (치과 - 치과용 러버댐 술식 - 제1부: 홀 펀치]로 2013년에 발행되었다. 치과임상에서 참고할 사항을 소개한다.

러버댐 홀 펀치는 다양한 형태와 두께의 치과용 러버댐에 다양한 크기의 홀을 정확하게 만드는 것이다. 우수한 러버댐 홀 펀치를 구입하기 위해서는 표준에 나와 있는 요구사항과 표시사항을 검사하여야 한다.

<요구사항>
1. 구성
- 자동적으로 열리게 되어 있는 손잡이와 홀을 정확하게 뚫을 수 있는 금형 판의 홀로 구성되어 있어야 함.

2. 전체 길이
- (165±5) mm 이어야 함.

3. 열림 상태에서의 손잡이 사이의 거리
- 비작동 시 손잡이는 열려 있어야 함.
- 손잡이 사이의 거리는 손이 작은 사람도 사용할 수 있도록 95 mm 이내이어야 함.

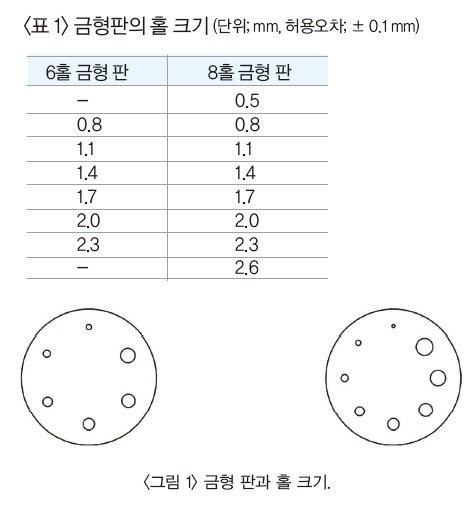

4. 금형 판의 홀
- 금형 판에는 직경이 0.8 mm ~ 2.3 mm의 범위에서 등차적으로 증가하는 6개의 홀을 가지고 있거나,
- 0.5 mm ~ 2.6 mm 범위에서 8개 홀을 가지고 있어야 함.
- 표 1 및 그림 1 참조.

5. 러버댐 삽입 깊이
- 러버댐 프레임을 장착한 경우에도 사용할 수 있도록 삽입 깊이는 20 mm ~ 70 mm 이어야 함.

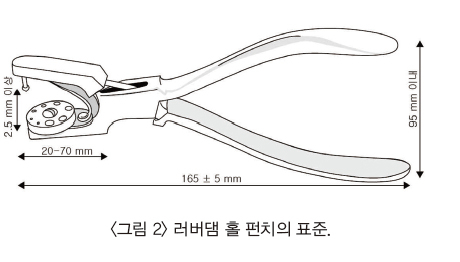

6. 홀 펀치 열림 장치
- 홀 펀치는 비작동 시 열려 있도록 스프링 형태의 장치가 있어야 함.
- 펀치 끝과 금형 판 사이의 거리는 2.5 mm 이상 되어야 함.
- 그림 2 참조.

7. 금형 판 걸림 장치
- 금형 판은 펀치가 항상 홀의 중심에서 접촉할 수 있도록 정해진 위치에서 걸리는 장치가 있어야 함.

8. 재료
- 홀 펀치의 재료는 부식되지 않는 스테인리스 강으로 만들어야 함.
- 경도는 48 ~ 55 HRC 또는  600 ~ 720 HV1 이어야 함.

9. 표면 마무리
- 홀 펀치의 표면에는 기포나 갈라진 틈, 잔존 물, 지방산 및 마모제와 연마재 등이 없어야 함.
- 작업 끝부분과 샤프트의 표면은 광택 처리되어야 하며, 광택의 정도는 제조자가 결정함.

<표기사항>
홀 펀치에는 다음의 사항들이 표기되어 있어야 함.
1. 제조의 이름 그리고/혹은 상표
2. 모델 번호 (참고 번호)
3. 제조번호

김경남 교수/국제표준화기구 치과전문위원회
